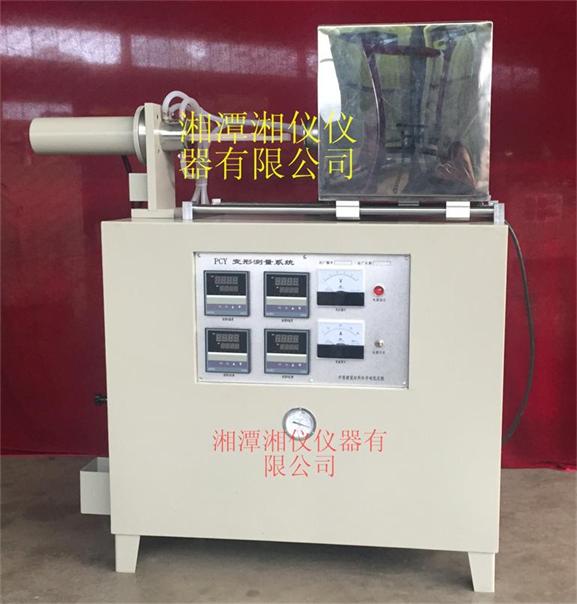

PCY-F復合材料熱膨脹系數、涂層殘余應力綜合測試儀(相對法)
(中國建筑材料科學研究總院專利,湘潭湘儀儀器有限公司生產)
中國建筑材料科學研究總院包教授專利:通過本儀器能測試出復合材料的基體、涂層、復合樣品的膨脹系數,殘余應力。
1、制備樣品A(基體,不含涂層)和 樣品B(含涂層,復合樣品)
利用精密測量工具,如光學顯微鏡,分別測量試樣B上涂層的橫截面積Ac和基體的橫截面積As。(需實驗前輸入)。在相同的實驗環境下,同時獲取樣品A(基體)的熱膨脹系數C1,和樣品B(復合體)的熱膨脹系數C2;利用樣品A和樣品B的熱膨脹系數結果計算涂層的熱膨脹系數。
2、測試出兩個膨脹系數,計算出涂層膨脹系數,共三個膨脹系數:
樣品A(基體)的熱膨脹系數C1;樣品B(復合體)的熱膨脹系數C2;目標物體的涂層的熱膨脹系數C。

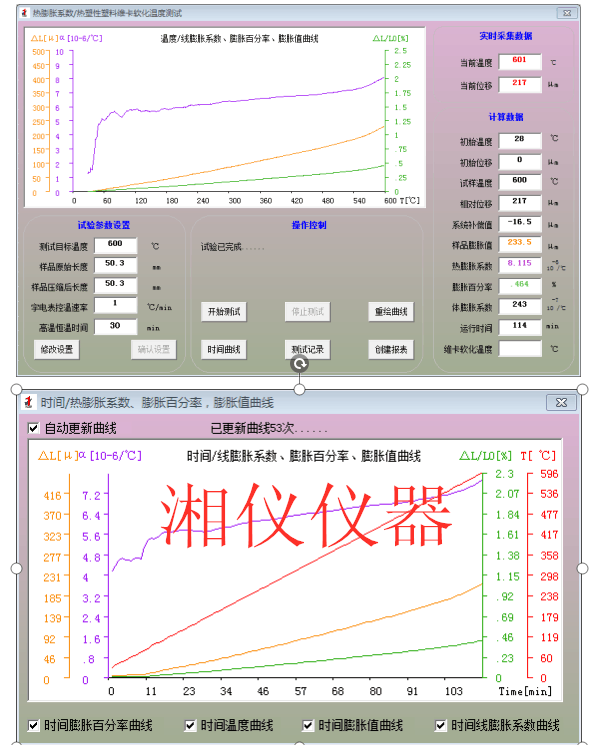

3、軟件做出判別:
如果C1〉C2, 則殘余應力為壓應力,否則為拉應力 ,計算到涂層的殘余應力值MPa。
實驗結果 |
基體 |
復合體 |
涂層 |
彈性模量(GPa) |
Es |
x |
Ec |
膨脹系數 |
C1 |
|
C2 |
殘余應力(MPa) |
x |
x |
C |
主要技術指標:
1、最高爐溫:1200℃,1400℃,1700℃由客戶自選。
2、升溫速度:0~30度/分可調,電腦程序控溫。
3、計算機自動計算基體、涂層、復合樣品的膨脹系數,殘余應力。
4、試樣可真空與氣氛保護 。
5、膨脹值測量范圍:±5mm。
6、測量膨脹值分辨率:0.1um,自動校正量程。
7、試樣范圍(2~10)×(2~10)×50~100mm,方形/圓形均可。
8、系統測量誤差:±0.1%。
9、電源電壓:220V±10﹪,4KW。
10、儀器配有標準計算機接口,可與通用計算機相聯,所有試驗操作均計算機界面完成。
